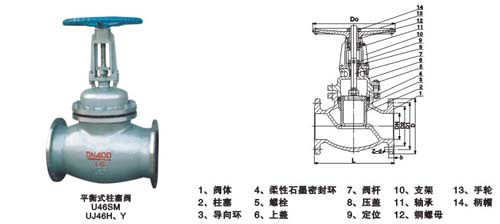

平衡式柱塞閥連接尺寸
U46SM-16C P R UJ467-16C P R
DN L D D1 D2 b Z-φd D0 150 480 280 240 210 24 8-23 400 200 600 335 295 265 26 12-23 450 250 650 405 355 320 30 12-25 500 300 750 460 410 375 30 12-25 560 350 850 520 470 435 34 16-25 640 400 914 580 525 485 36 16-30 750 450 987 640 585 545 40 20-30 帶傘齒輪轉動 500 987 705 650 608 44 20-34
平衡式柱塞閥連接尺寸
U46SM-25C P R UJ467-25C P R
DN L D 01 D2 b Z-φd DO 150 480 300 250 218 30 8-25 400 200 600 350 310 278 34 12-25 450 250 650 425 370 332 36 12-30 500 300 750 485 430 390 40 16-30 560 350 850 550 490 448 44 16-34 640 400 914 610 550 505 48 16-34 750 450 987 660 600 555 50 20-34 帶傘齒輪轉動 500 987 730 660 610 52 20-41
柱塞截止閥的密封圈材料
本體 堆焊 304 316 Monel 507鉬 鈷鉻鎢 鈷鉻鉬
柱塞截止閥的上密封圈材料
聚四氟乙烯 含氟柔性石墨 對位聚苯 含碳纖維柔性石墨
柱塞截止閥的閥體材料
鑄鋼 不銹鋼 含鉬不銹鋼 蒙乃爾 WCB CF8(304) CF8M(31 6)
柱塞截止閥的實驗壓力
實驗項目 實驗介質 實驗壓力 壓強實驗 水 1.5PN 高壓密封實驗 水 1.1PN 低壓氣密封實驗 氣 0.5-0.7MPa
