一、直流式襯膠隔膜閥用途：
直流式襯膠隔膜閥專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠，適用于不同工作溫度和流體管路。
適用溫度：≤85℃、≤100℃、 ≤120℃（按照襯里和隔膜材料）
壓力等級：PN0.6、1.0、1.6
二、直流式襯膠隔膜閥材料：
閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
襯里：無襯里、橡膠
隔膜：橡膠
閥瓣：鑄鐵、碳鋼
閥桿：碳鋼、不銹鋼手輪：鑄鐵
三、測試：
襯里層：電火花檢測
試驗與檢驗按GB/T13297標準
公稱壓力：PN（Mpa）
閥體：PN×1.5
密封：PN×1.1
四、直流式襯膠隔膜閥結構特點：
隔膜閥是一種特殊形式的截止閥；
1、彈性密封的開閉件，確保沒有內漏；
2、流線型的流道，使得壓力損失??；
3、沒有填料函，因此沒有外漏；
4、閥體與蓋被中間隔膜隔開，使得隔膜上方的閥蓋，閥桿零件不受介質侵蝕；
5、隔膜可更換，維護費用低；
6、襯里材料的多樣性，可適用于各種介質，并具有良好的耐腐蝕性。
五、直流式襯膠隔膜閥主要尺寸及重量：
DN 公稱壓力 工作壓力 L D D1 n-φd F H1 H2 D0 質量 25 0.6 0.6 145 115 85 4-14 2 178 190 120 32 160 140 100 4-18 2 196 217 140 40 180 150 110 4-18 3 196 217 140 14 50 210 165 125 4-18 3 219 240 200 20 65 250 185 145 4-18 3 264 272 200 29 80 300 200 160 4-18 3 285 315 280 42 100 350 220 180 8-18 3 352 383 320 61 125 400 250 210 8-18 3 470 515 320 79．5 150 0．4 460 285 240 8-22 3 508 554 400 150 200 570 340 295 8-22 4 602 660 500 236．5 250 680 395 350 12-22 4 708 786 500 300 790 445 400 12-22 4
mm
MPa
MPa
（mm）
（mm）
（mm）
（mm）
（mm）
（mm）
（mm）
（mm）
-
-
-
.jpg)

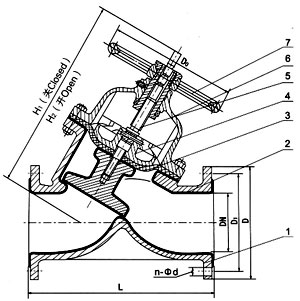

產品特點：設計與制造：GB122239 結構長度：GB12221、JB1688 法蘭連接尺寸：GB4216、JB78 G45J直流式襯膠隔膜閥,直流式隔膜閥,襯膠隔膜閥.部件列表： 1、閥體 2、閥體襯里 3、隔膜 4、閥瓣 5、閥桿 6、閥蓋 7、手輪
