設計與制造：BS5156
結構長度：BS5156
法蘭連接尺寸：BS4504、DIN2532、JIS B2212、ANSI B16.1、ISO2004
一、用途
本閥專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠、適用于不同工作溫度和液體管路。
適用溫度：≤85℃、≤100℃、≤120℃、≤150℃(按照襯里和隔膜材料)
壓力等級：PN(MPa)0.6 1.0 1.6
二、材料
閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
襯里：無襯里、橡膠
隔膜：橡膠
閥瓣：鑄鐵、碳鋼
閥桿：碳鋼、不銹鋼
支撐架：鑄鐵、碳鋼
電動裝置：組合件
三、測試
襯里層：電火花檢測
試驗與檢驗按BS6755標準
公稱壓力：PN(MPa)
閥體：PN×1.5
密封：PN×1.1

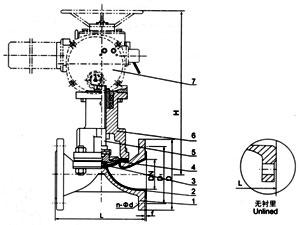

四、主要尺寸參數
|
公稱通徑
DN |
公稱壓力
MPa |
工作壓力
MPa |
L
mm |
D
mm |
D1
mm |
n-Фd
mm |
f
mm |
H
mm |
型號
|
輸出力矩
MPa |
啟閉時間S
|
質量
Kg/kilos |
|
15
|
1.6
|
1.6
|
108
|
95
|
65
|
4-14
|
2
|
|
|
|
|
|
|
20
|
117
|
105
|
75
|
4-14
|
2
|
|
|
|
|
|
||
|
25
|
127
|
115
|
85
|
4-14
|
2
|
445
|
Z5-18/16
|
50
|
17
|
40
|
||
|
32
|
146
|
140
|
100
|
4-18
|
2
|
457
|
Z5-18/16
|
50
|
20
|
41
|
||
|
40
|
159
|
150
|
110
|
4-18
|
2
|
466
|
Z5-18/16
|
50
|
14
|
44
|
||
|
50
|
190
|
165
|
125
|
4-18
|
2
|
480
|
Z10-18/16
|
50
|
20
|
50
|
||
|
65
|
1.0
|
1.0
|
216
|
185
|
145
|
4-18
|
2
|
517
|
Z10-18/16
|
150
|
28
|
60
|
|
80
|
254
|
200
|
160
|
8-18
|
2
|
539
|
Z10-36/25
|
100
|
16
|
70
|
||
|
100
|
305
|
220
|
180
|
8-18
|
2
|
576
|
Z10-36/25
|
100
|
17
|
77
|
||
|
125
|
356
|
250
|
210
|
8-18
|
3
|
634
|
Z15-18/25
|
150
|
32
|
92
|
||
|
150
|
406
|
285
|
240
|
8-22
|
3
|
660
|
Z20-18/25
|
200
|
53
|
120
|
||
|
200
|
0.6
|
0.6
|
521
|
340
|
295
|
8-22
|
3
|
860
|
Z20-36/25
|
300
|
33
|
180
|
|
250
|
635
|
395
|
350
|
12-22
|
5
|
|
|
|
|
|
||
|
300
|
749
|
445
|
400
|
12-22
|
5
|
