氣動多層次金屬硬密封蝶閥參述：
產品名稱
氣動蝶閥
作用形式
開關型 調節型
連接形式
法蘭式 對夾式 管螺紋式
結構形式

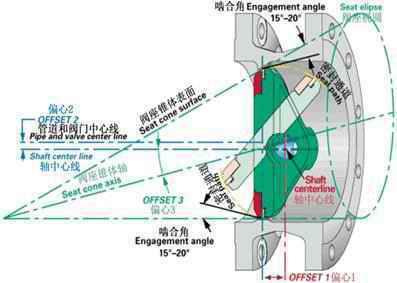

三維偏芯型
中線型結構
二偏芯型
三維偏芯型
多層次結構
彈性座結構
閥座密封形式
軟質密封、硬質合金密封
軟質密封
軟質密封、硬質合金密封
（a）。彈性座密封結構
彈性座密封結構，采用偏心蝶板安裝在閥桿上，其邊績?yōu)榍蛐?、錐形兩種，并與彈性密封圈相配合.密封圈做成L形和U形兩種，與蝶板密封面相吻合。密封副在介質壓力作用下，產生微小的彈性變形，從而實現密封。根據閥門的公稱通經，公稱壓力選擇其結構形式，根據承壓受力設計密封圈壁厚。
.jpg)
.jpg)
（C）。中線型結構
中線型結構，由閥體、內襯里層（聚四氟乙烯或橡膠）和（不銹鋼閥板或鍍鉻鋼閥板）、閥軸組成，其介質流線型的結構設計近似于直線，調節性能好，密封結構為居中心線型密封，密封性能可靠達到雙向密封零泄漏，可以任意位置安裝。
|
GT型氣動執行器
|
DA型氣動執行器
|
AW型氣動執行器
|

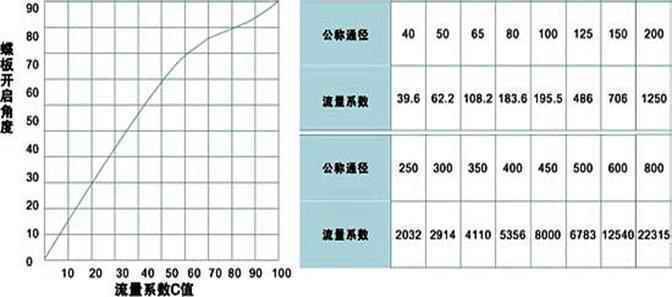

流量特性示圖
.jpg)
主要技術參數和性能指標
|
公稱通徑D（mm）
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
700
|
|
|
公稱壓力PN（MPa）
|
0.6、1.0、1.6、2.5
|
||||||||||||||||
|
流量特性
|
近似等百分比（參見典型曲線圖）、直線特性、快開性
|
||||||||||||||||
|
閥板轉角（度）
|
0°～90°（可調）
|
||||||||||||||||
|
允許泄漏量
|
軟密封：O泄漏 硬密封：≤額定Cv×0.001%
|
軟密封：VI微氣泡級，硬密封：≤額定CV×0.065%
|
|||||||||||||||
|
允許壓差
|
≤公稱壓力值
|
||||||||||||||||
|
作用形式
|
雙作用/單作用（彈簧復位式）
|
||||||||||||||||
|
控制型式
|
二位切斷型/調節型
|
||||||||||||||||
|
執行器
|
型 號
|
DA、GTD/GTE系列、AW/AWS系列、ZSQ系列等
|
|||||||||||||||
|
氣源壓力
|
凈化壓縮空氣（氮?dú)猓?.3-0.7MPa
|
||||||||||||||||
|
調節型
|
輸入信號
|
電流信號：0～10mA、4～10mA 氣源信號20～100kPa
|
|||||||||||||||
|
基本誤差
|
帶定位器≤±1.5%
|
||||||||||||||||
|
回 差
|
帶定位器≤1.5%
|
||||||||||||||||
|
死 區
|
帶定位器≤0.6%
|
||||||||||||||||
|
可調節比
|
250:1
|
||||||||||||||||
|
切斷型
|
回訊電壓
|
AC220V、AC110V、DC24V、
|
|||||||||||||||
|
切斷時間
|
1-2S
|
3-5S
|
7-18S
|
20-30S
|
|||||||||||||
主要零件材料及適用溫度、介質
偏心型蝶閥
公稱通徑mm
DN50-DN800
材料代號
C（WCB）
P（304）
R（316）
主要零件
閥體
WCB
ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
閥板
WCB或2Cr13
1Cr18Ni9Ti
1Cr18Ni12MoTi
閥桿
2Cr13
1Cr18Ni9Ti
1Cr18Ni12MoTi
閥座密封
增強聚四氟乙烯 、對位聚苯 、不銹鋼、硬質合金鋼密封
閥板密封
增強聚四氟乙烯 、對位聚苯 、各種橡膠、不銹鋼
填料
聚四氟乙烯 、柔性石墨
適用工況
適用介質
蒸汽、水、油品
硝酸堿類腐蝕性介質
醋酸類腐蝕性介質
適用溫度
聚四氟乙烯≤180℃，對位聚苯≤300℃，金屬密封≤425℃
中線型蝶閥
|
零件名稱
|
材料
|
|
閥體
|
鑄鐵、碳鋼（WCB）、不銹鋼（304、316）
|
|
蝶板
|
灰鑄鐵、鍍鉻鋼、不銹鋼（304、316）
|
|
襯里材料
|
各種橡膠、聚四氟乙烯
|
|
閥桿
|
2Cr13、不銹鋼（304、316）
|
|
填料
|
橡膠O型圈、四氟乙烯V型圈、柔性石墨
|
軟密封或襯里材料選用和適用溫度
|
材料品種
|
丁晴橡膠
|
乙丙橡膠
|
聚四氟乙烯
|
氟橡膠
|
天然橡膠
|
氯丁橡膠
|
|
英語簡稱
|
NBR
|
EPDM
|
PTFE
|
VITON
|
NR
|
CR
|
|
型號代號
|
XA或JA
|
XB或JB
|
F或XC、
|
XE或JE
|
X1
|
X或J
|
|
耐最高溫度
|
93℃
|
150℃
|
232℃
|
204℃
|
85℃
|
82℃
|
|
耐最低溫度
|
-40℃
|
-40℃
|
-268℃
|
-23℃
|
-20℃
|
-40℃
|
|
適用工作溫度
|
-20~+82℃
|
-40~+125℃
|
-30~+150℃
|
-23~+150℃
|
-20~+85℃
|
0~+80℃
|
|
缸體
|
端蓋
|
活塞、齒條
|
O型密封圈
|
軸承墊圈、導環
|
|
鋁合金表面陽極化處理
|
鋁合金表面噴塑處理
|
鋁合金
|
丁睛橡膠=NBR70
|
塑料
|
|
工作環境溫度：-20~+90℃，適用介質：壓縮空氣、氮?dú)獾雀蓛?、清潔不含腐蝕性氣體。
|
||||
產品應用規范
蝶閥
|
設計制造標準
|
法蘭尺寸標準
|
結構長度標準
|
檢驗試驗標準
|
|
GB/T12238-89
|
JB/T79-94 HG20592
|
GB12221-89
|
GB/T13927-89 JB/T9092-99
|
|
MSS-SP-68
|
ANSI B16.5
|
ISO5752-13
|
ZJB16006-90
|
|
JIS B2024
|
JIS B2212~2215
|
JIS B2002
|
JIS B2003
|
氣動執行器
|
執行器與閥門連接
|
四個或八個螺栓孔符合DIN/ISO5211標準，軸裝配孔符合DIN3337標準
|
|
執行器與控制閥及附件連接
|
符合VDI/VDE3845標準或NAMUR標準
|
外形尺寸
中線型對夾式連接尺寸
偏心型法蘭式、對夾式連接尺寸
|
通徑
|
對夾式
|
法蘭式
|
H
|
對夾式
|
法蘭式
|
PN1.0
|
PN1.6
|
PN2.5
|
||||||||||||
|
短L
|
長L
|
短L
|
長L
|
H2
|
A2
|
B2
|
H2
|
A2
|
B2
|
D
|
D1
|
Z-d
|
D
|
D1
|
Z-d
|
D
|
D1
|
Z-d
|
||
|
40
|
43
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
50
|
43
|
|
108
|
150
|
112
|
625
|
245
|
72
|
625
|
245
|
72
|
165
|
125
|
4-18
|
165
|
125
|
4-18
|
165
|
125
|
4-18
|
|
65
|
46
|
|
112
|
170
|
115
|
625
|
245
|
72
|
625
|
245
|
72
|
185
|
145
|
4-18
|
185
|
145
|
4-18
|
185
|
145
|
8-18
|
|
80
|
49
|
64
|
114
|
180
|
120
|
645
|
245
|
72
|
645
|
245
|
72
|
200
|
160
|
8-18
|
200
|
160
|
8-18
|
200
|
160
|
8-18
|
|
100
|
56
|
64
|
127
|
190
|
138
|
675
|
355
|
92
|
675
|
355
|
92
|
220
|
180
|
8-18
|
220
|
180
|
8-18
|
235
|
190
|
8-22
|
|
125
|
64
|
70
|
140
|
200
|
164
|
715
|
355
|
92
|
715
|
355
|
92
|
250
|
210
|
8-18
|
250
|
210
|
8-18
|
270
|
220
|
8-26
|
|
150
|
70
|
76
|
140
|
210
|
175
|
800
|
355
|
92
|
800
|
355
|
92
|
285
|
240
|
8-22
|
285
|
240
|
8-22
|
300
|
250
|
8-26
|
|
200
|
71
|
89
|
152
|
230
|
215
|
850
|
250
|
170
|
850
|
250
|
170
|
340
|
295
|
8-22
|
340
|
295
|
12-22
|
360
|
310
|
12-26
|
|
250
|
76
|
114
|
165
|
250
|
243
|
925
|
250
|
170
|
925
|
250
|
170
|
395
|
350
|
12-22
|
405
|
355
|
12-26
|
425
|
370
|
12-30
|
|
300
|
83
|
114
|
178
|
270
|
285
|
1035
|
450
|
220
|
1035
|
450
|
220
|
445
|
400
|
12-22
|
460
|
410
|
12-26
|
485
|
430
|
16-30
|
|
350
|
92
|
127
|
190
|
290
|
320
|
1070
|
450
|
220
|
1070
|
450
|
220
|
505
|
460
|
16-22
|
520
|
470
|
16-26
|
555
|
490
|
16-33
|
|
400
|
102
|
140
|
216
|
310
|
350
|
1190
|
450
|
220
|
1190
|
450
|
220
|
565
|
515
|
16-26
|
580
|
525
|
16-30
|
620
|
550
|
16-36
|
|
450
|
114
|
152
|
222
|
330
|
350
|
1250
|
650
|
280
|
1250
|
650
|
280
|
615
|
565
|
20-26
|
640
|
585
|
20-30
|
670
|
600
|
20-36
|
|
500
|
127
|
152
|
229
|
350
|
380
|
1290
|
650
|
280
|
1290
|
650
|
280
|
670
|
620
|
20-26
|
715
|
650
|
20-33
|
730
|
660
|
20-36
|
|
600
|
154
|
178
|
267
|
390
|
435
|
1455
|
850
|
380
|
1455
|
850
|
380
|
780
|
725
|
20-30
|
840
|
770
|
20-36
|
845
|
770
|
20-39
|
|
700
|
165
|
229
|
292
|
430
|
480
|
1585
|
850
|
380
|
1585
|
850
|
380
|
895
|
840
|
24-30
|
910
|
840
|
24-36
|
960
|
875
|
24-42
|
|
800
|
190
|
241
|
318
|
470
|
530
|
1700
|
1250
|
380
|
1700
|
1250
|
380
|
1015
|
950
|
24-33
|
1025
|
950
|
24-39
|
1085
|
990
|
24-48
|
|
900
|
203
|
241
|
330
|
510
|
595
|
1965
|
1250
|
380
|
1965
|
1250
|
380
|
1115
|
1050
|
28-33
|
1125
|
1050
|
28-39
|
1185
|
1090
|
28-48
|
|
1000
|
216
|
300
|
410
|
550
|
650
|
2015
|
1250
|
380
|
2015
|
1250
|
380
|
1230
|
1160
|
28-36
|
1255
|
1170
|
28-42
|
1320
|
1210
|
28-56
|
