| AQF型蓄能器安全球閥 |
| 圖形符號 |
AQF型蓄能器安全球閥型號說明
① 產品代號：AQF-安全球閥
② 進油口：L-直通式、LS-直角式、LW-三通式
③ 公稱通徑：25、32、40mm
④ 壓力等級：H1-10MPa、H2-21MPa、H3-32MPa
⑤ 結構形式：A-先導式溢流閥、B-直動式溢流閥

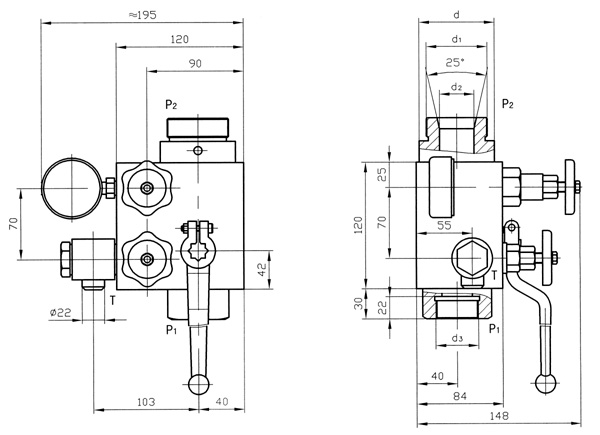

AQF型蓄能器安全球閥外形尺寸
型號
d
d1
d2
d3
AQF-*25*-A
Ф60
M42×2
Ф28
M33×2
AQF-*32*-A
Ф74
M60×2
Ф34
M42×2
AQF-*40*-A
M72×2
M48×2
