球閥系列您現在所在的位置：首頁-產品中心-球閥系列

名 稱： 燃?xì)馇蜷y
型 號： Q41F、Q341F
口 徑： DN25-DN500
壓 力： 1.6mpa
材 質： 鑄鋼、不銹鋼











燃?xì)鈱?zhuān)用球閥


產品性能規范

一、用途和性能規范


壓力等級 常溫試驗壓力（Mpa)
殼體 密封 低氣壓密封
公稱壓力(LB) 150 3.0 2.2 0.6
300 7.5 5.5 0.6
適用溫度 -40~+80℃
適用介質 天然氣， 液化石油氣等


二、操作原理和結構說明
1、球閥通道平整光滑便于管道掃線清洗,可以輸送漿液及固體顆粒等介質.
2、采用PTFE(特氟隆)等材料作為密封,具有良好潤滑性和彈性,與球體摩擦系小,使用壽命長.
3、啟閉迅速,啟閉時只需把球體轉動90°,方便而迅速.
4.球閥的流體阻力小,全開時球體通道、閥體通道和連接管道的截面積相等,并且成直線想通,介質流過球閥,相當于流過一段直通的管子,在各類閥門中球閥的流體阻力最小.
5、經配置有手動、蝸輪驅動、氣動、電動(防爆)可以實現遠程自動控制,能滿足用戶的各種工況使用要求.

                                注:≥DN200以上閥門選用Q347型固定球閥.

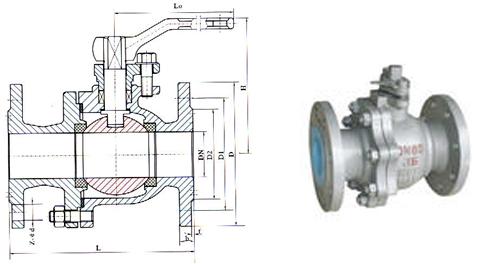

四、Q41F主要外形尺寸和連接尺寸:
DN L D D1 D2 D6 b f z-d H
25 150 115 85 65 58 16 2 4-*14 150
32 165 135 100 75 66 18 2 4-*18 160
40 180 145 110 85 76 18 3 4-*18 175
50 200 160 125 100 88 20 3 4-*18 185
65 220 180 145 120 110 22 3 8-*18 200
80 250 195 160 135 121 22 3 8-*18 220
100 320 135 190 160 150 24 3 8-*23 248
125 400 270 220 188 176 28 3 8-*25 380
150 400 300 250 218 204 30 3 8-*25 420
200 600 375 310 278 260 34 3 12-*25 530

五、Q347F主要外形尺寸和連接尺寸:
DN L D D1 D2 D6 b f z-d H
250 568 425 370 332 　 36 3 12-*30 608
300 648 485 430 390 　 40 3 16-*30 774
350 762 550 490 448 　 44 3 16-*34 820
400 883 610 550 505 　 48 3 16-*34 900
450 914 660 600 555 　 50 3 20-*34 1050
500 991 730 660 610 　 52 3 20-*41 1200

六、主要零件材料:

零 件 名 稱 材 料
閥 體 閥 蓋 碳 素 鋼 WCB
球 體 不 銹 鋼 304SS
密 封 圈 PTFE(特氟隆)-聚四氟乙烯
閥 桿 鉻不銹鋼Ｃr13
閥桿填料 聚四氟乙烯
中法蘭螺母/螺栓 35#
