三片式球閥產品應用：
廣泛應用于食品、制藥、石油化工、電力、冶金等工業管線。
性能規范
設計制造：按ANSI B16.34 檢驗測試：按API598
結構長度：按DIN3202-M3
工作壓力：1/4"-2"1000PSI（7MPa） 2 1/2"-4"800PSI（5.6MPa）
溫度范圍：MF-40~232℃ -40~500℉
MP-40~300℃ -40~572℉
適用介質：（C）水、油品、氣（P）硝酸類 （R） 醋酸類
螺紋標準：BSP、BSPT、NPT、DIN259/2999、ISO7/1-1982、ISO228/1-1982、RP、RC產品規格：1/4"~4"
材料標準 （C） ASTM A216-WCB、DIN1.619（P） （R）ASTM A351-CF8（304）、DIN1.4308；ASTM A351-CF8M（316）、DIN 1.4408
其他說明：
（C）（P）球體、閥桿采用SS304。本公司還可提供ASTM A351-CF3M（316L）、DIN1.4404及雙相不銹鋼、蒙乃爾等材料。
.jpg)

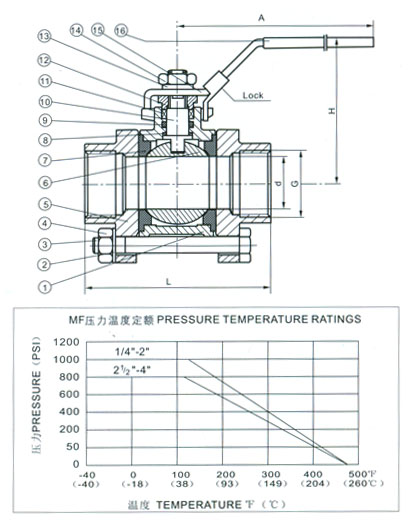

主要零件材料
|
序號
|
部分 | 材質 |
|
1
|
閥體 | CF8 CF8M WCB |
|
2
|
墊圈 | SS304 |
|
3
|
螺栓 | SS304 |
|
4
|
螺母 | SS304 |
|
5
|
閥蓋 | CF8 CF8M WCB |
|
6
|
球體 | SS316 SS304 CF8 CF8M |
|
7
|
閥座 （MF） | 增強聚四氟乙烯 |
|
8
|
墊片 | 對位聚苯 |
|
9
|
O型圈 | 氟橡膠 |
|
10
|
閥桿 | SS316 SS304 |
|
11
|
填料 | 聚四氟乙烯 |
|
12
|
壓緊螺母 | SS304 |
|
13
|
墊圈 | SS304 |
|
14
|
螺母 | SS304 |
|
15
|
手柄 | SS304 |
|
16
|
手柄套 | 塑料 |
MP閥座采用對位聚苯。

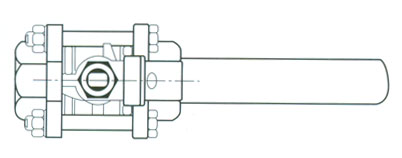

主要尺寸 單位:毫米
|
SIZE
|
G
|
d
|
L
|
H
|
A
|
|
8
|
1/4"
|
10
|
55
|
54
|
100
|
|
10
|
3/8"
|
10
|
60
|
54
|
100
|
|
15
|
1/2"
|
15
|
75
|
63
|
115
|
|
20
|
3/4"
|
20
|
80
|
69
|
125
|
|
25
|
1"
|
25
|
90
|
78
|
147
|
|
32
|
11/4"
|
32
|
110
|
86
|
155
|
|
40
|
11/2"
|
38
|
120
|
95
|
180
|
|
50
|
2"
|
50
|
140
|
106
|
195
|
|
65
|
21/2"
|
64
|
185
|
128
|
240
|
|
80
|
3"
|
76
|
205
|
152
|
260
|
|
100
|
4"
|
100
|
240
|
178
|
300
|
