截止閥系列您現在所在的位置：首頁-產品中心-截止閥系列

名 稱： 鍛鋼法蘭端截止閥
型 號： J41H、J41Y
口 徑： DN15-DN50
壓 力： 150Lb～1500Lb
材 質： 鍛鋼
鍛鋼法蘭端截止閥設計結構和特征
   法蘭閥門符合API 602，MSS-SP-118（可采用標準）和ANSI B16.34、B35352。檢驗與測試按API598，標志按MSS-Sp-25。
鍛鋼法蘭端截止閥采用以下結構
1.全徑或縮徑
2.結構長度按ANSI B16.10
3.法蘭尺寸按ANSI B16.5
4.壓力自緊式閥蓋
5.明桿支架型（OS&Y）
6.自定心壓板壓套式
7.整體上密封座
8.整體閥體法蘭
9.對焊接端符合ASME B16.25
10.RTJ閥體閥蓋連接形式
螺栓連接、纏繞墊片密封式閥蓋，螺紋連接、全焊密封式閥蓋以及螺紋連接內壓自緊密封閥蓋

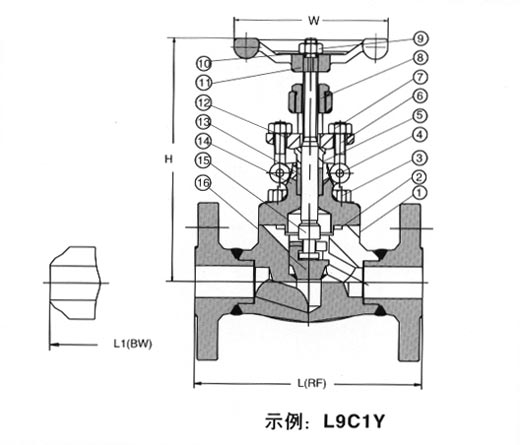

鍛鋼法蘭端截止閥150Lb-600Lb

標準材質明細表

序號
零件名稱
CS to ASTM
AS to ASTM
SS to ASTM
Type A105N
Type F22
Type F304(L)
Type F316(L)
1
閥體
A105N
A182 F22
A182 F304(L)
A182 F316(L)
2
墊片
316夾柔性石墨
316夾PTFE
3
閥蓋 螺栓
A193 B7
A193 B16
A193 B8
A193 B8M
4
圓柱銷
A276 420
A276 304
5
填料壓套
A276 410
A182 F304(L)
A182 F316(L)
6
活節螺栓
A193 B7
A193 B16
A193 B8
A193 B8M
7
螺母
A194 2H
A194 4
A194 8
A194 8M
8
閥桿螺母
A276 420
9
螺母
A194 2H
A194 4
A194 8
A194 8M
10
銘牌
SS
11
手輪
A197
12
填料壓板
A105
A182 F304
13
填料
柔性石墨
PTFE
14
閥蓋
A105N
A182 F22
A182 F304(L)
A182 F316(L)
15
閥桿
A182 F6a
A182 F304
A182 F304(L)
A182 F316(L)
16
閥瓣
A276 420
A276 304
A276 304(L)
A276 316(L)
適用介質
水、蒸汽、油品等
水、蒸氣、油品等
硝酸、醋酸等
適用溫度
-29°C～425°C
-29°C～550°C
-29°C～200°C

注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼；

尺寸和重量（Kg）

NPS
1/2
3/4
1
11/4
11/2
2
L(RTJ)
L1(BW)
150
180
117
127
140
165
203
300
152
178
203
216
229
267
600
165
190
216
229
241
292
H（開）
150,300
166
171
207
240
258
330
600
171
207
240
258
330
380
W
100
100
125
160
160
180
重量
150
RTJ
4.5
6.9
9.8
13.5
19. 5
28.0
BW
2.3
3.6
7.8
8.2
12.0
15.0
300
RTJ
4.8
7.7
11.0
16.8
21.2
32.6
BW
2.8
4.0
8.5
9.2
12.6
16.8
600
RTJ
5.6
7.8
12.5
17.0
23.5
38.8
BW
3.4
4.7
9.2
10.5
13.3
18.9





注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼；









尺寸和重量（Kg）

NPS
1/2
3/4
1
11/4
11/2
2
L(RTJ)
900-1500Lb
216
229
254
279
305
371
L1(BW)
900-1500Lb
216
229
254
279
305
368
H（開）
207
207
240
258
330
355
W
125
125
160
160
180
200
重量
RTJ
8.0
13.2
17.4
19.0
24.5
31.0
BW
5.2
10.0
14.6
15.8
20.5
27.8



法蘭端閥門設計結構和特征
  法蘭閥門符合API 602，MSS-SP-118（可采用標準）和ANSI B16.34、B35352。檢驗與測試按API598，標志按MSS-Sp-25。
采用以下結構
1.全徑或縮徑
2.結構長度按ANSI B16.10
3.法蘭尺寸按ANSI B16.5
4.壓力自緊式閥蓋
5.明桿支架型（OS&Y）
6.自定心壓板壓套式
7.整體上密封座
8.整體閥體法蘭
9.對焊接端符合ASME B16.25
10.RTJ閥體閥蓋連接形式
螺栓連接、纏繞墊片密封式閥蓋，螺紋連接、全焊密封式閥蓋以及螺紋連接內壓自緊密封閥蓋

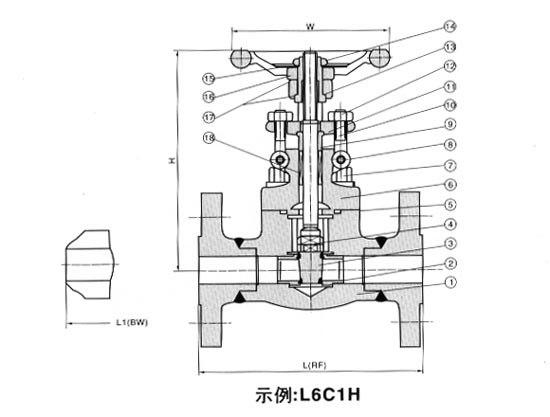

鍛鋼法蘭端截止閥900Lb-1500Lb

標準材質明細表

序號
零件名稱
CS to ASTM
AS to ASTM
SS to ASTM
Type A105N
Type F22
Type F304(L)
Type F316(L)
1
閥體
A105N
A182 F22
A182 F304(L)
A182 F316(L)
2
墊片
316夾柔性石墨
316夾PTFE
3
閥蓋 螺栓
A193 B7
A193 B16
A193 B8
A193 B8M
4
圓柱銷
A276 420
A276 304
5
填料壓套
A276 410
A182 F304(L)
A182 F316(L)
6
活節螺栓
A193 B7
A193 B16
A193 B8
A193 B8M
7
螺母
A194 2H
A194 4
A194 8
A194 8M
8
閥桿螺母
A276 420
9
螺母
A194 2H
A194 4
A194 8
A194 8M
10
銘牌
SS
11
手輪
A197
12
填料壓板
A105
A182 F304
13
填料
柔性石墨
PTFE
14
閥蓋
A105N
A182 F22
A182 F304(L)
A182 F316(L)
15
閥桿
A182 F6a
A182 F304
A182 F304(L)
A182 F316(L)
16
閥瓣
A276 420
A276 304
A276 304(L)
A276 316(L)
適用介質
水、蒸汽、油品等
水、蒸氣、油品等
硝酸、醋酸等
適用溫度
-29°C～425°C
-29°C～550°C
-29°C～200°C
