截止閥系列您現在所在的位置：首頁-產品中心-截止閥系列

名 稱： 日標截止閥
型 號： J41H-10K
口 徑： DN15-DN400
壓 力： 10k-20k
材 質： 鑄鋼、鑄鐵.不銹鋼

日標截止閥



標準：

1.設計與制造按JIS B2071
2.結構長度按JIS B2002
3.法蘭連接尺寸按JIS B2212，2214
4.檢驗按JIS B2003

試驗壓力

試驗項目 殼體試驗 密封試驗 上密封試驗 氣密封試驗
介質 水 氣
單位 MPa MPa MPa MPa
公稱壓力 10K 2.4 1.5 1.5 0.5-0.7
20K 5.8 4.0 4.0

主要零件材料

名稱 材料
閥體
 閥蓋
 閥瓣		 A216 WCB A352 LCB A217 WC6 A217 WC9 A217 C5 A351 CF8 A351 CF8M A351 CF3 A351 CF3M
閥桿 A182 F6 A182 F304 A182 F316 A182 F304L A182 F316L
閥桿螺母 ZcuAl10Fe3 Bronze
手輪 KTH350-10
螺柱 A193-B7 A320-L7 A193-B8
螺母 A194-2H A1 94-7 A194-8

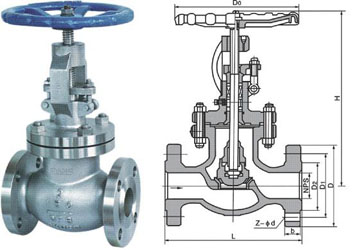

主要連接尺寸

型號 規格 尺寸
inch DN L D D1 D2 b z-Φd H D0
J41H/W/Y-10K J541H/W/Y-10K J941 H/W/Y-10KY 1/2″ 15 108 95 70 52 12 4-Φ15 200 100
3/4″ 20 117 100 75 58 14 4-Φ15 205 120
1″ 25 127 125 90 70 14 4-Φ19 230 140
11/4″ 32 140 135 100 80 16 4-Φ19 240 140
11/2″ 40 165 140 105 85 16 4-Φ19 270 160
2″ 50 203 155 120 100 16 4-Φ19 300 200
21/2″ 65 216 175 140 120 18 4-Φ19 340 220
3″ 80 241 185 150 130 18 8-Φ19 360 240
4″ 100 292 210 175 155 18 8-Φ19 420 280
5″ 125 356 250 210 185 20 8-Φ23 460 350
6″ 150 406 280 240 215 22 8-Φ23 500 400
8″ 200 495 330 290 265 22 12-Φ23 590 450
10″ 250 622 400 355 325 24 12-Φ25 710 500
12″ 300 698 445 400 370 24 16-Φ25 810 550
14″ 350 787 490 445 415 26 16-Φ25 880 600
16″ 400 914 560 510 475 28 16-Φ27 940 650

主要連接尺寸

型號 規格 尺寸 (mm)
inch DN L D D1 D2 b z- Φ d H D0
J41H/W/Y-20K J541H/W/Y-20K J941H/W/Y-20K 1/2″ 15 152 95 70 52 14 4- Φ 15 220 120
3/4″ 20 178 100 75 58 16 4- Φ 15 230 120
1″ 25 203 125 90 70 16 4- Φ 19 260 140
11/4″ 32 216 135 100 80 18 4- Φ 19 280 140
11/2″ 40 229 140 105 85 18 4- Φ 19 300 200
2″ 50 267 155 120 100 22 8- Φ 19 330 240
21/2″ 65 292 175 140 120 24 8- Φ 19 360 240
3″ 80 318 200 160 135 26 8- Φ 23 400 280
4″ 100 356 225 185 160 28 8- Φ 23 450 320
5″ 125 400 270 225 195 30 8- Φ 25 500 400
6″ 150 444 305 260 230 32 12- Φ 25 540 450
8″ 200 559 350 305 275 34 12- Φ 25 670 500
10″ 250 622 430 380 345 38 12- Φ 27 770 550
12″ 300 711 480 430 395 40 16- Φ 27 855 600
14″ 350 762 540 480 440 44 16- Φ 33 920 650
16″ 400 864 605 540 495 46 16- Φ 33 970 700
