止回閥系列您現在所在的位置：首頁-產品中心-止回閥系列

名 稱： 絲口鍛鋼止回閥、焊接式鍛鋼止回閥
型 號： H11Y、H14Y、H61Y、H64Y
口 徑： DN10-DN50
壓 力： 900Lb～1500Lb
材 質： 鍛鋼



止回閥存在三種不同的設計結構，它們是升降式止回閥、球式止回閥和旋啟式止回閥。
止回閥設計結構和特征
止回閥的設計與制造符合MSSP-118和ASME B16.34。檢驗與測試按API 598，標記按MSS-SP-25。
采用以下結構
全徑或縮徑
升降式止回閥
球式止回閥
旋啟式止回閥
按需求內置彈簧
螺栓連接、纏繞墊片密封式閥蓋；螺紋連接、全焊密封式閥蓋以及螺紋連接內壓自緊式閥蓋
整體式上密封座
承插端符合ASME B16.11
螺紋連接端（NPT）符合ANSI/ASME B1.20.1
閥瓣可變換為節流型、針型、球型

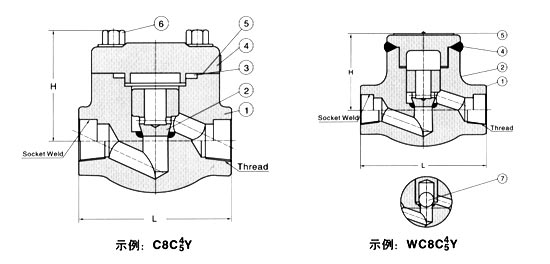

鍛鋼升降止回閥

標準材質明細表

序號
零件名稱
CS to ASTM
AS to ASTM
SS to ASTM
Type A105N
Type F22
Type F304(L)
Type F316(L)
1
閥體
A105N
A182 F22
A182 F304(L)
A182 F316(L)
2
升降式閥瓣
A276 420
A276 304
A276 304(L)
A276 316(L)
3
墊片
316夾柔性石墨
316夾PTFE
4
閥蓋
A105N
A182 F22
A182 F304(L)
A182 F316(L)
5
銘牌
SS
6
螺栓
A193 B7
A193 B16
A193 B8(M)
A193 B8(M)
7
球
A182 F420/STL
A182 F304
A182 F304
A182 F304
適用介質
水、蒸汽、油品等
水、蒸氣、油品等
硝酸、醋酸等
適用溫度
-29°C～425°C
-29°C～550°C
-29°C～200°C





NPS
縮徑
3/8
1/2
3/4
1
11/4
11/2
2
/
全徑
/
3/8
1/2
3/4
1
11/4
11/2
2
L
79,
79
92
111
120
152
172
200
W
61
61
65
79
95
103
118
132
重量
螺栓式
1.4
1.2
1.5
3.1
3.9
5.6
8.9
12.5
焊接式
1.1
1.0
1.2
2.9
3.3
4.9
8.1
10.9

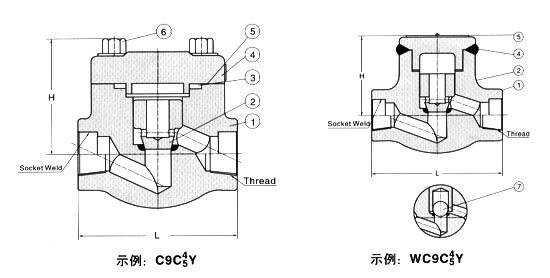

標準材質明細表



序號
零件名稱
CS to ASTM
AS to ASTM
SS to ASTM
Type A 105N
Type F22
Type F304(L)
Type F316(L)
1
閥體
A105N
A182 F22
A182 F304(L)
A182 F316(L)
2
升降式閥瓣
A276 420
A276 304
A276 304(L)
A276 316(L)
3
墊片
316夾柔性石墨
316夾PTFE
4
閥蓋
A105N
A182 F22
A182 F304(L)
A182 F316(L)
5
銘牌
SS
6
螺栓
A193 B7
A193 B16
A193 B8(M)
A193 B8(M)
7
球
A182 F420
A182 F304
A182 F304
A182 F304
適用介質
水、蒸汽、油品等
水、蒸氣、油品等
硝酸、醋酸等
適用溫度
-29°C～425°C
-29°C～550°C
-29°C～200°C

注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼；

尺寸和重量（Kg）

NPS
縮徑
3/8
1/2
3/4
1
11/4
11/2
2

全徑

3/8
1/2
3/4
1
11/4
11/2
2
L
92
111
111
120
152
172
200
220
W
65
79
79
97
104
120
139
215
重量
螺栓式
1.6
3.4
3.3
5.5
6.0
9.2
12.9
16.2
焊接式
1.3
3.2
3.1
4.8
5.4
8.5
11.2
14.3

[NextPage]
800Lb,900Lb-1500Lb

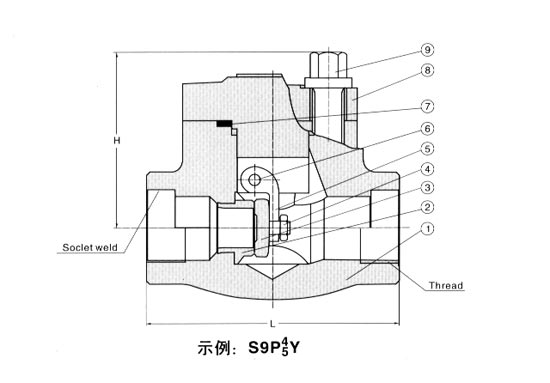

鍛鋼旋啟式止回閥 800Lb,900Lb～

1500Lb

標準材質明細表

序號
零件名稱
CS to ASTM
AS to ASTM
SS to ASTM
Type A105N
Type F22
Type F304(L)
Type F316(L)
1
閥體
       A 105N
      A182 F22
   A182 F304(L)
   A182 F316(L)
2
閥蓋
      A276 420
      A276 304
    A276 F304(L)
   A276 F316(L)
3
旋啟式閥瓣
      A276 420
      A276 304
    A276 F304(L)
   A276 F316(L)
4
螺母
      A194 2H
      A194 4
      A194 8
      A194 8M
5
搖臂
       A105N
      A182 F22
    A182 F304(L)
   A182 F316(L)
6
圓柱銷
                  A276 420
     A182 F304
     A182 F316
7
墊片
               316夾柔性石墨
               316夾PTFE
8
閥蓋
       A105N
     A182 F22
    A182 F304(L)
   A182 F316(L)
9
內六角螺栓
      A193 B7
     A193 B16
     A193 B8(M)
    A193 B8(M)
適用介質
水、蒸汽、油品等
水、蒸氣、油品等
 硝酸、醋酸等




適用溫度
-29°C～425°C
-29°C～550°C
-29°C～200°C

注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼；
尺寸和重量（Kg）

NPS
3/8
1/2
3/4
1
11/4
11/2
2
L
800Lb
79
79
92
111
120
120
140
900～1500Lb
92
111
111
120
120
140
178
W
800Lb
61
61
78
84
101
120
133
900～1500Lb
79
79
79
97
105
120
140
重量
800Lb
1.1
1.0
1.9
3.9
4.5
7.3
10.0
900～1500Lb
3.1
3.0
3.6
4.3
6.1
8.8
12.6

NextPage]
 900Lb～2500LB

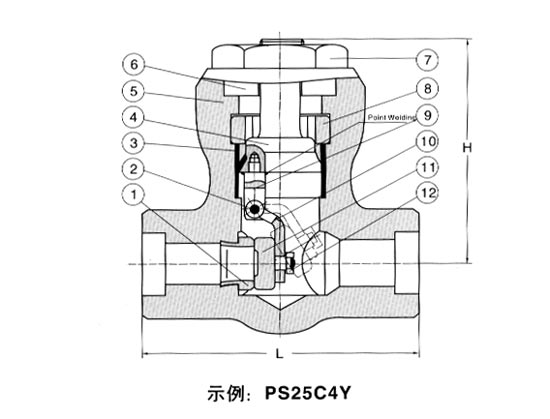

自密封旋啟式止回閥 900Lb～

2500Lb

標準材質明細表

序號
零件名稱
CS to ASTM
AS to ASTM
SS to ASTM
Type A 105N
Type F22
Type F304(L)
Type F316(L)
1
閥座
A276 420
A276 304
A276 304(L)
A276 316(L)
2
圓柱銷
A276 420
A182 F304
A182 F316
3
密封環
A276 304L
A276 316L
4
自密封座
A105
A182 F304L
A182 F304(L)
A182 F316(L)
5
閥體
A105N
A182 F22
A182 F<, /st1:chmetcnv>304(L)
A182 F316(L)
6
閥蓋
A105N
A182 F22
A182 F304(L)
A182 F316(L)
7
提升螺母
A194 2H
A194 4
A194 8
A194 8M
8
四開環
A276 420
A182 F304
A182 F316
9
吊耳
A193 B7
A193 B16
A193 B8
A193 B8M
10
搖臂
A105
A182 F22
A182 F304(L)
A182 F316(L)
11
閥瓣
A276 410
F304
A182 F304(L)
F316(L)
12
提升螺母
A194 2H
A194 4
A194 8
A194 8M
適用介質
水、蒸汽、油品等
水、蒸氣、油品等
硝酸、醋酸等
適用溫度
-29°C～425°C
-29°C～550°C
-29°C～200°C

注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼；
尺寸和重量（Kg）



NPS
1/2″
3/4″
1″
11/4″
11/2″
2″
L
900～1500Lb
140
140
140
178
178
216
2500Lb
186
186
186
232
232
279
H
117
117
117
152
152
195
重量
900～1500Lb
8.2
7.8
7.7
19.8
19.2
21.3
2500Lb
10.0
9.6
9.4
21.5
21.1
22.8

NextPage]

自密封旋啟式止回閥 900Lb～1500Lb

標準材質明細表

號
零件名稱
CS to ASTM
AS to ASTM
SS to ASTM
Type A 105N
Type F22
Type F304(L)
Type F316(L)
1
閥體
A105N
A182 F22
A182 F304(L)
A182 F316(L)
2
升降式閥瓣
A276 420
A276 304
A276 304(L)
A276 F316(L)
3
自密封座
A105+STL
F22+STL
A182 F304(L)
F316(L)
4
密封環
A276 304L
A276 304L
A276 304L
A276 316L
5
閥蓋
A105
A182 F22
A182 F304(L)
A182 F316(L)
6
提升螺母
A194 2H
A194 4
A194 8
A194 8M
適用介質
水、蒸汽、油品等
水、蒸氣、油品等
硝酸、醋酸等
適用溫度
-29°C～425°C
-29°C～550°C
-29°C～200°C

注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼；
尺寸和重量（Kg）



NPS
1/2″
3/4″
1″
11/4″
11/2″
2″
L
900～1500Lb
140
140
140
178
178
216
2500Lb
186
186
186
232
232
279
H
117
117
117
152
152
195
重量
900～1500Lb
7.5
7.0
6.8
18.5
18.1
20.3
2500Lb
9.0
7.6
8.4
19.5
20.1
21.8



900Lb～1500Lb



900Lb～1500Lb
鍛鋼升降止回閥 900Lb～1500Lb



鍛鋼止回閥有三種閥蓋設計形式。第一種是螺栓式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片（



NextPage]

注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼；
尺寸和重量（Kg）
