過濾器系列您現在所在的位置：首頁-產品中心-過濾器系列

名 稱： 內螺紋過濾器
型 號： GL11
口 徑： DN15-DN50
壓 力： 2.5mpa
材 質： 不銹鋼

TYG型過濾器以確保所有設備管道上安置免受因管道內雜質、鐵銹、焊屑等帶來的堵塞和損壞，從而避免了維修費用和生產損失。適用于蒸汽、空氣、水、油品等系統管道中。保護各種計量儀器、泵機、閥門、疏水器等設備。

一、特點
1、抗污性強，排污方便；流通面積大，壓力損失?。唤Y(jié)構簡單，體積小．重量輕。
2、過濾網材質，有奧氏本304、316、316L。
3、A型表示：精鑄碳鋼體，8型精鑄不銹鋼體，C型精鑄黃、青銅。
4、連接形式：N表示螺紋，W表示承插焊、F表示法蘭式。

二、主要零件部件材料表


主要零件部件材料表
Parts
零件名稱
Materials
材料
Body
閥體
carbonstoeIStainlessSteeI
Fram bronze．brass
碳鋼、不銹鋼、黃、青銅
Gauze Filter Cap
濾網蓋
carbonstoelStainlessSloel
碳鋼、不銹鋼
Filter Core Net
濾芯網
Stainless Steel
不銹鋼
Gaske r
墊片
Metal graphite
金屬石墨



三、技術參數表





Model
產品型號
Nominal
Diameter(DN)
公稱通徑
Connection
連接方式
Nominal
Pressure(MPa)
公稱壓力
Max．AIlowable
TMP(℃)
最高允許溫度

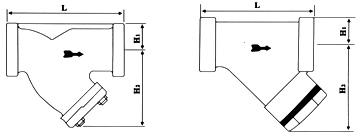

External Dimensions(mm)
外形尺寸
L
H1
H2
ATGN W-16 64A
15—20
25
Thread Socket weld
螺紋承插焊
1.6—6.4
425
90
100
20
23
78
88
ATGN W-16 64A
32—40
50
Thread Socket weld
螺紋承插焊

1.6—6.4

425
130
150
32
38
120
128
ATGN W-16 25A
65
80
Thread Socket weld
螺紋承插焊
1.6—2.5
350
210
230
44
54
180
192
ATGN W-16 25B
15—20
25
Thread Socket weld
螺紋承插焊
1.6—2.5
350
75、85
90
20
23
75
85
ATGN W-16 25B
32—40
50
Thread Socket weld
螺紋承插焊
1.6—2.5
350
120
140
32
38
113
122
ATGN F-16 25C
15—20
25
Thread Flange
螺紋法蘭
1.6—2.3
250
85
95
22
25
78
88
ATGN F-16 25C
32—40
50
Thread Flange
螺紋法蘭
1.6—2.3
250
130
150
35
40
115
125
