全自動過濾器、在線清洗過濾器

   一、功能與用途

本產品采用世界先進樣機研制而成，ZQX系 列全自動清洗過濾器適用于廢水處理流程，鋼鐵廠沖渣水、電廠流程并冷卻水，造紙工序及進水，化工生產流程及灌溉，高層建筑供水系統等場合用以濾去水中3500-80微米粒徑的各種硬質顆粒，確保系統的安全可靠的運行。

二、結構與工作原理

全自動清洗過濾器，由主機和電控箱組成。主機結構是由過濾器體，過濾芯，減速機電動排污閥，傳動軸，差壓控制器等部件構成。過濾器體是一個平蓋罐體。罐體上部為濁水腔，中部為清水腔，下部為排污腔。上側部有進水口，中側部有出水口，低部有電動排污閥。側面有壓力差控制器。過濾芯是不銹鋼密紋平織形濾網。ZQX系列全自動清洗過濾器構造為尼龍刷及外殼采用優質碳鋼簡體，具有處理量大、使用壽命長、清洗效率高等特點。本機采用高科技的壓差控制器、控制自動清洗過濾網。當過濾器進出口壓差達到設定值時，電動控制箱發出信號驅動電機轉動，排污閥自動打開。排污口形成真空狀態。附吸在濾網上的雜質微粒被轉動的尼龍刷清除。污水從自動排污閥排出。當過濾器進出口壓差恢復正常，電機停止運轉，電動排污閥延時關閉。整個過程中，物料不斷流，實現了連續化、自動化生產。

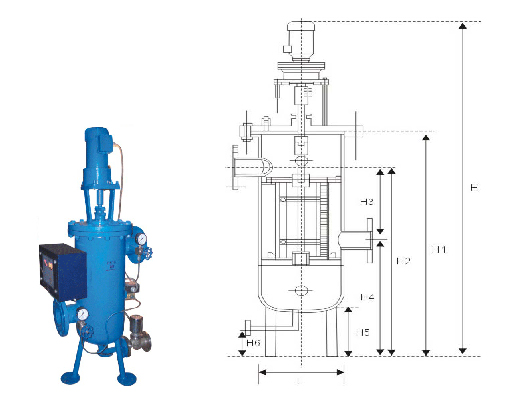

在線清洗過濾器（ZQX型）
